EJDERNs maskin

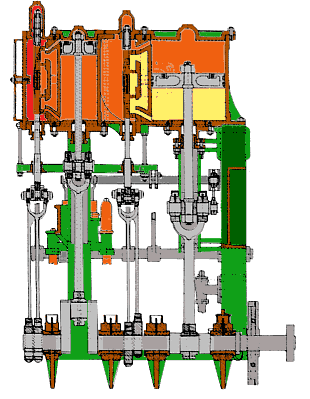

Maskinen är en 2 cylindrig Compoundångmaskin på 15 nominella hästkrafter (65 ihk) med Stephensons slidrörelse. Smörjsystem är en smörjapparat av Otto Montgomerys patent med droppsmörjning i 16 rör. Manöverplatsen ligger på babords sida. Alla reglage är väl samlade. Ångpådraget med direktånga i samma reglage och strålkondensorns vattenreglage manövreras med vänster hand, medan omkastar reglaget som går mellan lågtryckcylinderns vevstake och slidrörelse manövreras med höger hand.
Titta på en filmsnutt med maskinen igång (kräver flash)

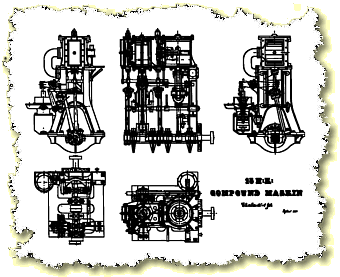

EJDERNs maskinritning
Ta en titt på Ejderns Maskinritning

Eller ladda hem den i PDF format (117kB)
